Galyum Nitrür (GaN) Transistörleri ile Elektronik Sektöründe Yeni Bir Dönem

Yenilikçi Entegrasyon Yöntemi

Massachusetts Teknoloji Enstitüsü (MIT) ve iş birliği yapılan diğer kurumlar, galyum nitrür (GaN) transistörlerini standart silikon CMOS yongalarına entegre eden ölçeklenebilir bir üretim süreci geliştirdi. Bu yenilikçi yöntem, elektronik cihazlarda performansı artırmayı, maliyetleri düşürmeyi ve enerji verimliliğini yükseltmeyi hedefliyor. Geliştirilen hibrit sistem, finansal yatırımlar açısından çekici bir seçenek sunarak birçok elektronik uygulama için yeni fırsatlar oluşturabilir.

GaN Transistörlerinin Avantajları

Özel Malzeme, Geniş Kullanım Alanları

Galyum nitrür, silikondan sonra en yaygın kullanılan ikinci yarı iletken olarak ön plana çıkıyor. Yüksek frekans, etkili güç yönetimi ve ısıya dayanıklılık özellikleri ile GaN, aydınlatmadan radar teknolojilerine kadar geniş bir uygulama yelpazesi sunuyor. Ancak, bu malzemenin potansiyelinden tam olarak yararlanabilmek için, GaN transistörlerinin silikon bazlı dijital yongalarla entegre edilmesi gerekiyor.

Düşük Sıcaklıkta Entegre edilmiş Sistemler

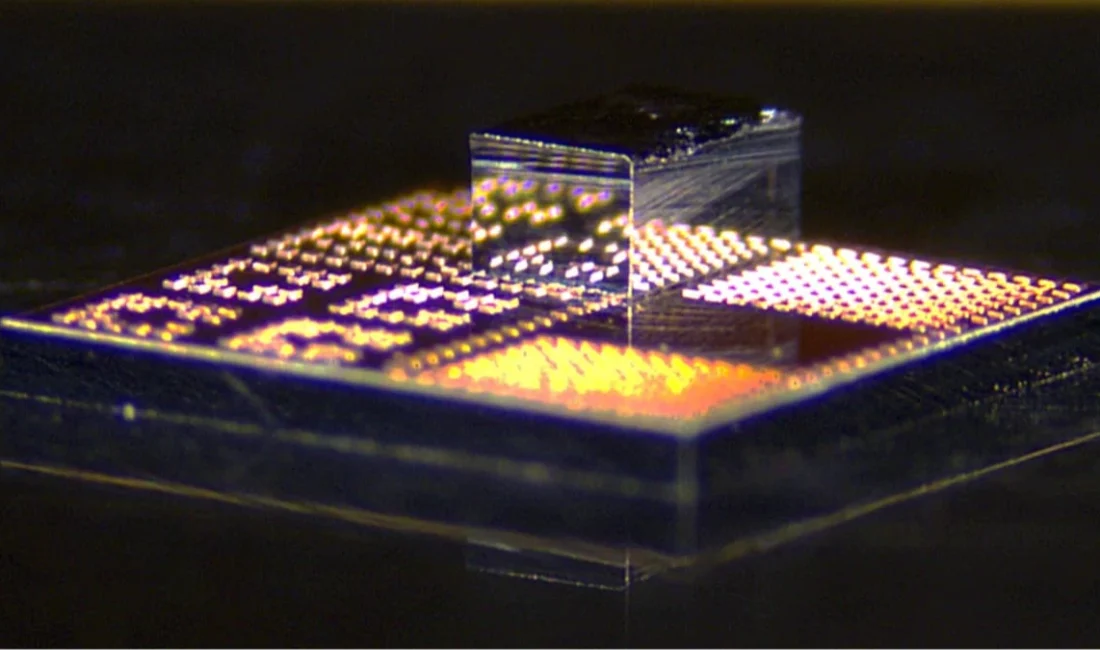

Araştırmacıların geliştirdiği yenilikçi yöntemde, GaN çipleri üzerinde binlerce küçük transistör (dielet) üretiliyor. Bu dieletler, 240 x 410 mikron boyutlarına ayrıldıktan sonra, düşük sıcaklıkta bakır-bakır bağlama yöntemiyle silikon çipe entegre ediliyor. Bu süreç, üretim maliyetlerini düşürürken, malzeme özelliklerini koruyarak daha verimli sistemler sunuyor.

Gelişmiş Performans ve Enerji Tasarrufu

Termal Yönetimi ile Daha Az Isı

GaN transistörlerinin silikon çip yüzeyine yayılması, cihazların termal yönetimini iyileştirerek ısınmayı azaltıyor. Bu yeni yapı, daha hızlı ve güçlü transistörler ile kompakt bir design elde edilmesini sağlıyor. Ekip, bu entegrasyonla geliştirdiği güç amplifikatörü ile geleneksel silikon tabanlı cihazlara kıyasla daha yüksek sinyal gücü ve enerji verimliliği elde etti. Bu gelişmeler, mobil cihazlarda daha kaliteli arama, geniş bant bağlantı ve uzun pil ömrü gibi avantajlar sunabilir.

Kuantum Teknolojilerine Yönelik Potansiyel

Entegre Üretim Altyapısı

Yeni hibrit çip yöntemi, standart yarı iletken üretim altyapılarına uyumlu olarak geliştirilmiştir. Düşük sıcaklıkta gerçekleştirilen işlemler, maliyetli altın gibi materyaller veya zarar veren yüksek sıcaklıklar gerektirmediği için mevcut üretim hatlarına kolayca entegre edilebilir. GaN, kriyojenik sıcaklıklarda stabil performans göstermesi sayesinde kuantum bilişim uygulamaları için de büyük potansiyele sahiptir.

Ticari Başarı İçin Güçlü Adımlar

Elektronik Ürünlerin Ticarileşmesi

MIT’nin gerçekleştirdiği araştırmalar, GaN transistörlerinin silikon yongalar ile ölçeklenebilir şekilde entegre edilmesinin, hem performansı artırdığını hem de elektronik ürünlerin ticari pazara daha uygun maliyetlerle sunulmasını sağladığını ortaya koymaktadır. Bu hibrit çipler, kablosuz iletişim, mobil cihazlar ve güçlü elektronik bileşenler gibi birçok alanda dönüşüm yaratma potansiyeli taşımaktadır.

Geleceğe Dönük Sürdürülebilir Teknoloji

Yenilikçi Teknoloji ile Yeni Bir Çığır Açılıyor

MIT öncülüğünde geliştirilen bu hibrit teknoloji, elektronik sektöründe daha sürdürülebilir ve güçlü bir gelecek için önemli bir eşik olarak kabul ediliyor. Araştırmacılar, performans, maliyet ve üretim uyumluluğunun birleşmesi ile bu teknolojinin yaygınlaşmasının kaçınılmaz olduğunu düşünmektedir. Elektronik sektöründeki yenilikler, finansal yatırım fırsatları açısından da önemli bir gelişme sunuyor; bu da yatırımcıların dikkatini çeken bir başka faktör haline geliyor.
